Совпадение DN клапана с диаметром трубопровода и подходящее обозначение PN сами по себе не подтверждают, что КПП 496 защитит конкретную систему. Допустимое давление зависит от температуры и исполнения, а достаточность пропускной способности определяют расчётом для аварийного режима, а не по маркировке серии.
До выбора нужно сопоставить паспорт клапана с параметрами оборудования и рабочей среды. Клапаны предохранительные — изделия, для которых проверяют материал корпуса, температурные ограничения, давление настройки и расчётную производительность с учётом конкретного исполнения.
Ошибки на этом этапе проявляются уже при монтаже или срабатывании: подводка создаёт лишнее сопротивление, выходной трубопровод мешает сбросу, а клапан оказывается недоступен для проверки. Ниже разобраны паспортные данные, настройка и монтаж клапанов предохранительных Прегран КПП 496 — без неподтверждённых выводов о ресурсе или статистике отказов модели.

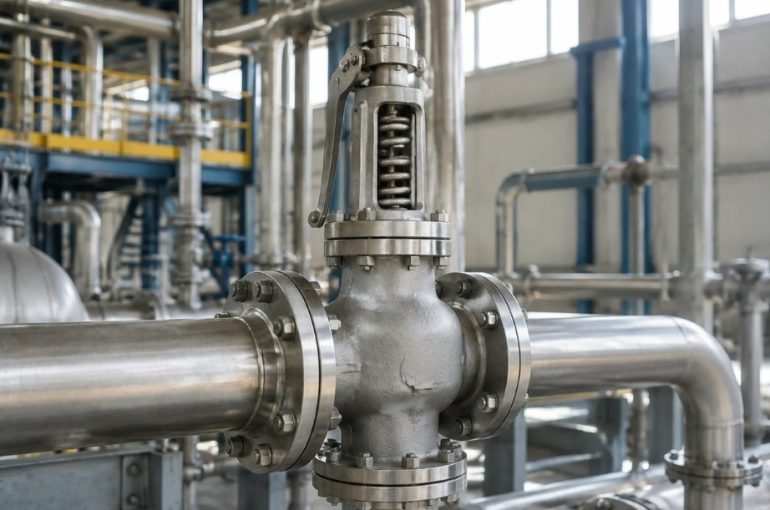

Как работает КПП 496 и какие исполнения проверить по паспорту
Предохранительный клапан ограничивает давление в защищаемом оборудовании. Когда давление достигает заданного значения, клапан открывается и отводит часть среды; после снижения давления он должен закрыться. Для безопасной работы важны не только сам клапан, но и условия его подключения и отвода сброса.
Серия КПП 496 выпускается с условными проходами DN 20–150 и номинальными давлениями PN 1,6/4,0 МПа. Точные параметры зависят от исполнения и типоразмера. В частности, паспорт для корпуса GG-25 указывает PN 1,6 МПа, а для GGG-40 — PN 4,0 МПа.
Перед подбором нужно сверить материал корпуса с рабочей средой и условиями эксплуатации, а также проверить температуру и давление настройки. Обозначение серии не заменяет паспорт конкретного изделия: характеристики могут различаться между типоразмерами и исполнениями. Если среда или режим работы не укладываются в паспортные ограничения, подходящее DN этого не исправит.
PN 4,0 не гарантирует 4,0 МПа при любой температуре
PN — это номинальная характеристика изделия, а не универсальное допустимое давление для всех температур. Паспорт КПП 496 приводит температурные режимы до 300 °C, при этом с ростом температуры допустимое давление снижается. Поэтому проверять нужно не только значение PN на маркировке, но и предельные параметры при рабочей температуре.
Для PN 4,0 в паспорте могут быть указаны ступени допустимого давления: 4,0 МПа, 3,5 МПа, 2,8 МПа и 2,4 МПа. Для каждой из этих ступеней нужно проверять температурное соответствие по паспорту конкретного исполнения.
Эти ступени показывают, что номинал PN 4,0 не сохраняется автоматически при нагреве. Привязывать каждое значение к температуре без таблицы конкретного исполнения нельзя. Сверьте данные для нужных материала корпуса и типоразмера, а также учитывайте фактическую температуру среды.
При проверке сопоставляют допустимое давление клапана с параметрами защищаемого оборудования во всём рабочем диапазоне. Например, режим, который приемлем при умеренной температуре, может выйти за паспортный предел после нагрева. Для проекта важна именно эта проверка, а не отдельная цифра PN из каталожного обозначения.
Как выбрать настройку и проверить пропускную способность
Давление настройки связывают с рабочим давлением и предельно допустимым давлением оборудования. По ГОСТ 12.2.085-82 настройку выбирают равной рабочему давлению либо выше него максимум на 25%; превышение давления при срабатывании также ограничивается нормативом. Применимость конкретных требований нужно проверить для защищаемой установки и действующей нормативной документации.
Настройка не должна выводить систему за допустимый предел. При проверке учитывают, какое давление допускает оборудование и при каких условиях клапан должен открыться. Если расчётный режим аварии требует иного решения, его нельзя обосновать простым повышением настройки.
DN показывает условный проход, но не подтверждает необходимую пропускную способность. Её проверяют расчётом с учётом аварийного сценария, свойств среды и требуемого сброса. Поэтому клапан подходящего диаметра может оказаться недостаточным для защиты, если расчётная производительность не соответствует условиям системы.
Для подбора собирают исходные данные по защищаемому оборудованию и режиму, затем сопоставляют их с паспортом клапана и нормативными ограничениями. Расчётные значения для КПП 496 нельзя выводить только из обозначения модели или DN: они должны относиться к выбранному типоразмеру и исполнению.
Монтаж КПП 496: место, подводящий патрубок и отвод сброса

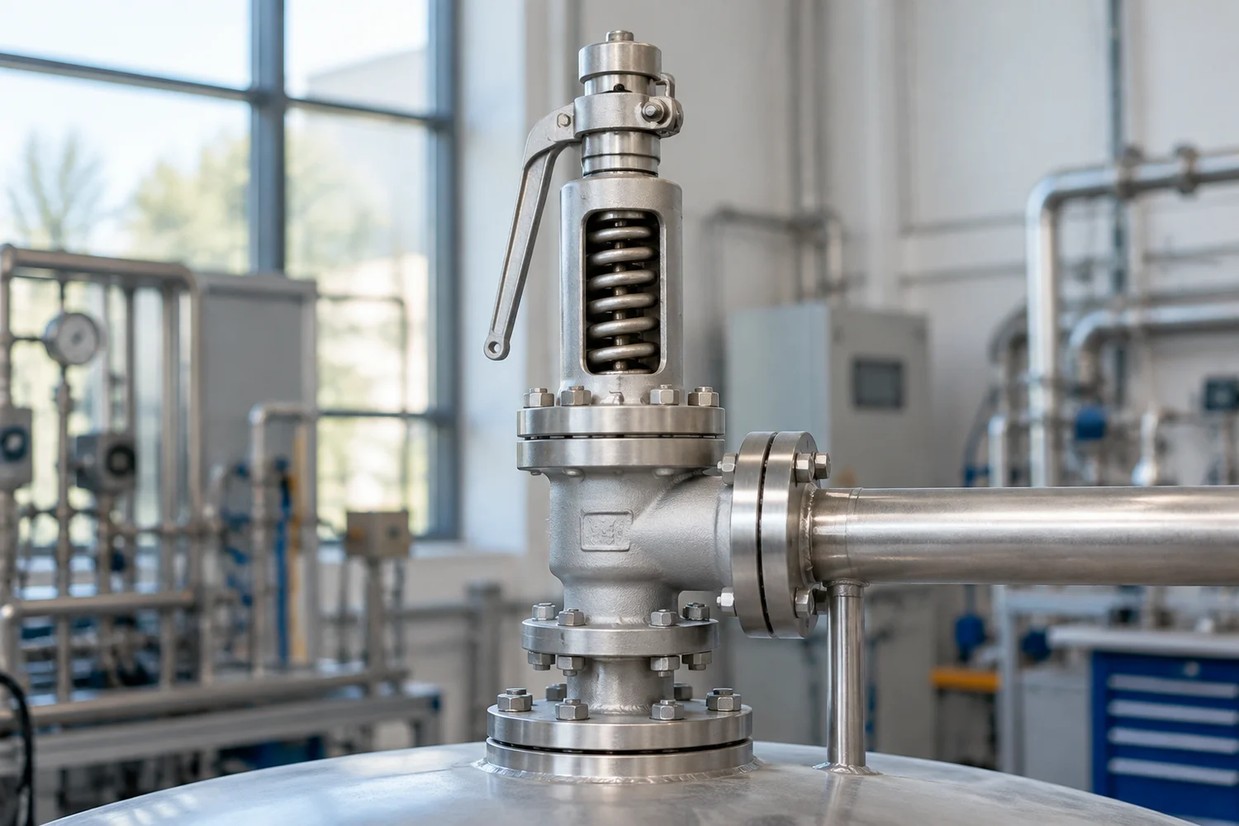

Клапан устанавливают непосредственно на сосуде либо на присоединённом патрубке. По ГОСТ 12.2.063-2015 удаление от сосуда ограничено расстоянием не более 5DN; проект может предусматривать более жёсткое требование. Для сосуда типовое размещение — верхняя часть, в газовой или паровой зоне.
Подводящий участок делают коротким и гидравлически проходным. Длинная или узкая линия создаёт потери давления между сосудом и клапаном и способна повлиять на срабатывание. Поэтому одного формального соответствия пределу 5DN недостаточно: проектировщик проверяет также сопротивление подводки и конфигурацию присоединения.
Допустимое расстояние до сосуда само по себе не подтверждает стабильную работу клапана: подводящий патрубок может создавать заметное гидравлическое сопротивление даже при формальном соблюдении предела 5DN.
Выходной трубопровод должен обеспечивать безопасный отвод сброса и соответствовать требованиям проекта. Его нельзя произвольно сужать или закрывать: изменение геометрии может повлиять на противодавление и условия работы клапана. Для горячей, токсичной или иной опасной среды направление сброса задают с учётом свойств вещества и места его удаления.
Рабочее положение, направление потока, требования к регулировке и пломбированию сверяют с паспортом конкретного исполнения. До монтажа также проверяют, останется ли достаточно места для осмотра, обслуживания и демонтажа. Клапан, который невозможно снять без переделки обвязки, усложняет последующую ревизию узла.
Ошибки выбора и монтажа: утечки, противодавление и недоступность
Частая ошибка — выбрать клапан только по DN и PN. Такой подход пропускает проверку температуры, материала корпуса, рабочей среды, настройки и расчётной пропускной способности. В результате подходящая по обозначениям арматура может не соответствовать условиям конкретной системы.
Проблемы при работе могут вызвать длинная или узкая подводка, размещение клапана в жидкостной зоне сосуда и сужение выходной линии. Отдельный риск — отсутствие доступа к крепежу и месту установки: при необходимости ревизии или замены клапан придётся демонтировать вместе с частью обвязки. Место для обслуживания нужно учитывать до монтажа.
Если после срабатывания клапан пропускает, это повод проверить состояние узла, а не сразу считать ситуацию дефектом модели. Возможные причины — загрязнение седла, повреждение уплотнения или неправильная настройка. До регулировки нужно установить причину срабатывания и проверить, нет ли загрязнений или повреждений.
Открытых независимых отзывов и подтверждённой статистики отказов, шума, вибрации и протечек именно КПП 496 недостаточно для достоверных обобщений. Поэтому оценивать конкретное изделие следует по его паспорту, состоянию и результатам проверки в составе узла. Нельзя приписывать серии подтверждённые показатели надёжности или характерные неисправности без достаточных данных.
Чек-лист перед заказом и вводом клапана в работу
Подбор удобно вести последовательно: сначала собрать исходные данные, затем проверить конкретное исполнение и расчёт, после чего оценить монтажную схему. Такой порядок помогает обнаружить несоответствие до того, как клапан установят в узле. Для расчёта потребуются параметры защищаемого оборудования и сценарий, при котором возможно превышение давления.
- Зафиксируйте рабочие и предельно допустимые параметры оборудования, свойства среды и условия аварийного режима.
- Сверьте DN, материал корпуса, температуру и допустимое давление по паспорту конкретного исполнения и типоразмера.
- Подтвердите давление настройки и достаточность пропускной способности расчётом с учётом применимых норм.
- Проверьте место установки, подводящий патрубок, направление и безопасный отвод сброса.
- Предусмотрите доступ для проверки, обслуживания, пломбировки и демонтажа.
Перед вводом клапана в работу сверяют паспортные требования к установке и регулировке. Если он сработал, выясняют причину повышения давления и проверяют оборудование, подводку и выходную линию. Менять настройку без такой проверки рискованно: это может скрыть причину аварийного режима и нарушить защиту системы.
Для полностью заполненной жидкостью системы отдельный расчёт может потребоваться даже при отсутствии обычного источника повышения давления. При нагреве жидкость расширяется, а замкнутый объём ограничивает её перемещение. Этот сценарий учитывают при анализе защиты, а не исключают только потому, что в штатном режиме давление остаётся стабильным.
Нормативная рамка и границы паспортных данных
ГОСТ 12.2.085-2017 распространяется на предохранительные клапаны оборудования с избыточным давлением свыше 0,05 МПа. Это область применения стандарта, а не готовая схема для любого узла. Настройку и монтаж рассматривают с учётом типа оборудования, проекта и требований, применимых к конкретной установке.
Указанные в паспорте DN, PN и температурные режимы описывают конкретное исполнение изделия. Они не определяют автоматически место установки, расчётную пропускную способность или безопасное направление сброса. Эти параметры зависят от среды, схемы обвязки и условий эксплуатации.
Для горячей, токсичной или иной опасной среды сброс нельзя автоматически направлять в помещение. Проект должен учитывать, куда попадёт среда после открытия клапана, а также противодавление в отводящем трубопроводе. Изменения его длины, сечения и конфигурации согласуют с требованиями к работе узла.
Нормы задают рамки, а паспорт уточняет характеристики изделия; проект связывает их с конкретной системой. Перед монтажом следует проверить актуальность применимых требований и соответствие выбранного исполнения условиям объекта. Если исходных данных недостаточно, подбор нельзя завершить только по обозначениям КПП 496.
Часто задаваемые вопросы
Ответы помогают уточнить, какие данные нужны для решения по конкретному узлу. Окончательный выбор и монтаж сверяют с паспортом выбранного исполнения и требованиями проекта.
Какие требования учитывать при установке предохранительного клапана на сосуд?
Клапан располагают непосредственно на сосуде или на близком присоединённом патрубке; для сосудов обычно выбирают верхнюю газовую или паровую зону. По ГОСТ 12.2.063-2015 удаление ограничено расстоянием не более 5DN, при этом проект может требовать более короткую подводку. Отвод сброса предусматривают безопасным для среды и людей, с учётом противодавления и условий площадки.
Как определить, подходит ли КПП 496 для конкретной среды и температуры?
До заказа запросите паспорт выбранного исполнения и сопоставьте с ним рабочую среду, материал корпуса, типоразмер, температуру и допустимое давление при этой температуре. Уточните и параметры настройки, а затем проверьте соответствие оборудования расчётному режиму. Для PN 4,0 ступени допустимого давления зависят от температуры, поэтому соответствие конкретному режиму берут из таблицы паспорта, а не выводят из номинала.
На какое давление настраивают предохранительный клапан относительно рабочего?
По ГОСТ 12.2.085-82 давление настройки выбирают равным рабочему либо выше него максимум на 25%; норматив также ограничивает превышение давления при срабатывании. Рабочее давление описывает штатный режим, настройка — момент открытия клапана, а предельно допустимое давление относится к пределу защищаемого оборудования. Настройку подтверждают для конкретной установки с учётом применимых норм и паспорта.
Сколько предохранительных клапанов должно быть на котле?
Универсальное число нельзя определить по обозначению КПП 496. Оно зависит от типа и параметров котла, проекта и требований правил, применимых к этому оборудованию. Количество и характеристики клапанов подтверждают проектными данными и расчётом защиты котла.
