Водяной теплый пол — плюсы, минусы, заблуждения и мифы

Здравствуйте друзья. Клиенты часто задают вопросы, которые относятся к отоплению водяным тёплым полом (ВТП). Количество-качество этих вопросов, позволило мне сформировать целый список заблуждений. Прискорбно отметить, что многие инженеры проектировщики систем отопления, так же подвержены этим заблуждениям, что уже говорить о простых самостройщиках.

Вот эти заблуждения и вопросы:

  1. Водяной теплый пол в доме не справится с отоплением.
  2. Теплый пол вреден для здоровья.
  3. Теплый пол не может быть экономичней радиаторов.
  4. В маленьких комнатах только радиаторы.
  5. Теплый пол пылит.
  6. Тёплый водяной пол сушит воздух.
  7. Высокая цена водяного теплого пола.
  8. Под мебелью теплый пол делать не нужно.

Давайте разбираться вместе.

Водяной теплый пол

Водяной теплый пол без радиаторов не справится с отоплением

Это заблуждение уходит корнями в прошлое, когда окна были деревянными, а утеплению стен, чердаков и подвалов уделялось мало внимания.

В таких условиях попытки угнаться за модой, естественно приводили к разочарованиям. То есть отопление полом без учета тепловых потерь здания, приведет к неудаче.

Современные строительные нормы и материалы, снизили потери тепла до приемлемых 50-70 Вт/м2 площади дома. За точку отсчета принимают самую холодную пятидневку данной местности.

Таким образом, хорошо утепленное строение возможно отапливать исключительно ВТП даже за полярным кругом.

Видео, где дом отапливается только теплыми полами при уличной температуре -40 °C.

Вред для здоровья от теплых водяных полов

Этот миф то же имеет под собой основания. Поверхность под ногами, которая превышает температуру человеческого тела, в долгосрочной перспективе спровоцирует варикозное расширение вен, а также массу негативных последствий.

Но кто же ему даст так разогреться в утепленном доме?

Свод правил СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха» регламентирует нагрев поверхности до 26 °C.

Европейские нормы более мягкие, они допускают разогрев, до 28 °C.

Эти нормы действительны для помещений с постоянным пребыванием людей. Хозяйственные помещения, санузлы разрешают нагрев до 31 °C.

Дело в том, что 50-70 Вт/м2 на метр площади, при правильно выбранном шаге укладки и диаметре труб, это те максимальные 28 °C.

Почему теплый пол экономичней в сравнении с радиаторами

Казалось бы, отапливаем помещение одной площади, откуда взяться экономии 15-20%?

Все дело в распределении теплового потока. Радиаторная система обычно разогрета до 55-75 градусов. Тепловой поток направлен на отсечение холода идущего от окон. Конвекция, созданная радиатором, поднимает горячий воздух под потолок, а по мере остывания воздух опускается к полу. Особенно эффект заметен там где высота помещения превышает 4 метра, разность температур в низу и под потолком может достигать 10 градусов. Если бы люди летали, такое отопление выглядело бы естественно.

Теперь рассмотрим, что происходит с полом. Его температура 24-28 градусов равномерно распределяется по поверхности. Конвекция слабая и основная теплопередача происходит за счет инфракрасного излучения (не путать с радиацией). Больше всего энергии воспринимают ноги, уже на уровне груди температура несколько ниже. «Ноги держи в тепле, а голову в холоде»

Проще говоря, ВТП отапливает то пространство, которое необходимо для человека и ничего лишнего.

Водяной теплый пол

Спальни надо отапливать только радиаторами

«Знатоки» утверждают, что мебель, а именно спальные места препятствует отоплению теплым полом и необходимо использовать радиаторные системы.

Этот миф для меня сложнее остальных объяснить, но постараюсь его развеять на личном опыте.

Мало кто при строительстве частного дома станет делать спальни, кабинеты меньше 12-15 м2. Такой площади вполне достаточно чтобы отапливать комнату. Если конечно окна в помещении не французские. Через окна как мы знаем, происходят основные тепловые потери дома.

Кладовки и подсобки, как правило имеют маленькие окна, как следствие низкие тепловые потери. Требования к температуре там тоже низкие.

Единственное место в доме, где моя супруга ругается на отопление водяным теплым полом в морозные дни, это санузел 1го этажа, площадью 5 м2. Температура там комнатная, как и во всем доме, но для принятия душа этого маловато.

Прошу заметить, что дом заставлен мебелью. Так что миф о мебели, препятствующей отоплению, считаю надуманным.

Теплый водяной пол пылит

Давайте представим себе, что мы в степи. Как вы думаете, когда будет кружиться больше пыли, при ветре или в штиль?

Так вот конвекция, это слабый ветер. Естественно с радиаторами «конвекционный ветер» на порядок сильней, он же движет частички пыли по комнатам.

Схема водяного теплого пола в комнате

Тёплый пол сушит воздух

Трудно установить, откуда исходят подобные заблуждения, но обувь он действительно сушит. Также обувь можно высушить на батарее отопления. Доказывает ли это теорию про сухость воздуха?

Интенсивность теплоотдачи, характеризуется количеством теплоты, переданным в единицу времени, через единицу поверхности при дельте температур между поверхностью и средой.

У радиаторов маленькая площадь, но высокая температура, у тёплого пола наоборот. Как диванные критики сделали вывод о сухости воздуха, для меня остаётся загадкой.

Воздух при обоих типах отопления может быть сухим или влажным, все зависит от качества вентиляции и влажности на улице.

Водяной теплый пол это дорого

Как большинство легенд, эта история идет из прошлого. Сегодня цены значительно снизились. Основная затратная часть при монтаже ВТП, это труба и распределители. Труб нужно много!

При шаге укладки 200 мм- 6 погонных метров на квадрат площади, при шаге 150 мм- 7м/п. Помножим эти цифры на квадратуру дома, получим километры. Но это уже не проблема, как было ещё 10-15 лет назад.

Появились отечественные производители, которые предлагают метр трубы по цене от 25 рублей. Для особо экономных людей, дальше будет небольшой лайфхак.

Хорошие распределители, научились производить китайские товарищи. В спину им дышат отечественные производители.

Стяжку и утепление первого этажа, вы будете делать при любом исполнении системы отопления, так что их стоимость в смету не включаем.

Читать статью  Можно ли класть ламинат на теплый водяной пол

Итог: разумная смета ВТП без изысков, обойдется на 10-20% дешевле, чем смета на радиаторное отопление. К тому же монтаж ВТП гораздо проще, для самостоятельного исполнения.

Делать или нет теплый пол под мебелью?

Если мы рассматриваем электрические кабели обогрева, то укладывать их под мебелью противопоказано. Под шкафом или диваном теплоотдача минимальна, а значит, мы получим локальный перегрев и выход из строя греющего элемента. Но я бы не рекомендовал использовать электрический пол в качестве основной системы отопления. Он больше подходит для создания комфорта в отдельных помещениях.

Водяной теплый пол в частном доме, перегревов не боится от слова совсем, делать его под мебелью обязательно и необходимо. То тепло, что не разойдется под кухонным гарнитуром, переместится в свободную от мебели зону и рассеется там. В случае если вы сделаете перестановку, у вас не будут образовываться холодные участки.

К тому же холодные-сырые углы в загородном доме, например, за диваном, это подарок для размножения грибка и плесени.

Длина петель, диаметр трубы и шаг её укладки

От диметра и шага укладки на прямую зависит теплоотдача. Если ВТП единственный источник тепла, шаг монтажа не должен превышать 200 мм, но лучше делать шаг 150 мм.

Излучает тепло поверхность трубы, а бетон стяжки лишь рассевает энергию, по этому, чем больше метров трубы уложено, тем равномерней становится нагрев стяжки. Но здесь возникает вопрос цена-качество.

От диаметра зависит, длина петель, количество теплоносителя в них, поверхность излучения тепла и количество присоединений к распределителю. Трубы для водяного теплого пола производят диаметром 16 и 20 мм. Петли 20 й трубы рекомендуется укладывать до 90 метров, 16 й не длинней 70 метров. Как вы понимаете, для 20 й трубы распределитель будет с меньшим количеством присоединений, то есть дешевле.

Для Сибири мы выбрали свою золотую середину, это шаг 150 мм, диаметр 20 мм, длина петель до 90 метров. Такой водяной теплый пол, при должном утеплении дома, легко осилит морозы в -40 градусов.

Обещанный лайфхак для тех, кто дочитал.

Делая ВТП своими руками по этим рекомендациям, вы можете использовать дешёвую пластиковую трубу ПЭ-100 SDR 11 — 20×2 питьевая ГОСТ 18599-2001. Максимальное давление — до 16 атм. Разрушается ПНД (как и другие полиэтилены ) от ультрафиолета которого в бетоне нет, либо от превышения допустимой температуры теплоносителя. Она идеально подходит под евроконус распределителя и сертифицирована на 50 лет до +40 градусов. Такая температура будет у вас на подаче, только при -40 на улице, то есть несколько дней в году.

Себе делал из ПНД 9 лет назад, дешевая PE-RT еще не продавалась, а PEX стоила 4 $ за метр. В то время «трубы ВТП с кислородным барьером» маркетологи еще только придумывали.

Переубеждать адептов, парциального кислородного насыщения и квитанционной коррозии, не входит в задачи данного обзора.Но ничто не доказывает правдивость или ошибочность теории, как опыты на себе любимом. Полы из ПНД за 9 лет, живее всех живых.

Толщина стяжки водяного теплого пола

Идеальная толщина стяжки для ВТП, считается 30-35 мм над трубой. Такая стяжка хорошо прогревается и рассеивает тепло.

Иногда обеспечить идеальную толщину невозможно. Например, из-за кривых плит перекрытия. Тогда толщина может вырасти либо наоборот сократиться, ВТП будет работать, но может полосить или дольше прогреваться.

Программа для расчета схемы укладки водяного пола

Не реклама. Добрые люди её создали — спасибо им, а мы пользуемся — спасибо нам.

Сломался водяной теплый пол. Что делать?

ВТП откажет только по двум причинам:

Первая — просверлили трубу. Ответ один, долбить стяжку и устранять течь. PE-RT прекрасно паяется утюжком для полипропилена, PEX потребует соединительную муфту.

Вторая причина, поломка распределителя.Такое бывает! Тут все проще — ремонтируем либо меняем распределитель. Следует особенно отметить, что количество монтажных соединений и дополнительного оборудования система отопления водяным теплым полом, имеет в разы меньше чем радиаторное отопление.

Отсюда делаем вывод: чем проще система отопления, тем она надежнее.

Ламинат и другие покрытие для водяного теплого пола

Как покрытие для ВТП, лучше всего подходит кафель, керамогранит, плитка ПВХ, линолеум. Они без потерь передают тепло.

Но ламинат или паркетная доска тоже годятся. Единственное что потребуется, это поднять температуру подачи теплоносителя, на 1-3 градуса.

Главное обращайте внимание, на то чтобы эти покрытия были рекомендованы для использования с ВТП. Иначе они могут потерять вид, а еще хуже будут фонить химией. Слышал, что используют тонкие ковровые покрытия, но сам не применял.

Водяной пол в многоэтажке

Главный недостаток системы ВТП заключается в том, что самовольное подключение системы к центральному отоплению многоквартирного дома запрещено, а получение такого разрешения отнимет много сил и средств.

Утепление перекрытий между этажами частного дома

Большинство интернет источников дает на этот счет однозначный ответ, утеплять обязательно. Объясняется это тем, что при недостаточном утеплении вырастает инерционность системы отопления, и при резком перепаде температур на улице, подстройка системы отопления под внешние факторы будет запаздывать. Вроде бы всё логично!

На практике оказалось, что инерционность водяных теплых полов это не недостаток, а дополнительный тепловой аккумулятор.

Например, дома из современных вспененных бетонов, обладают слабой теплоемкостью. Кажется что в доме жарко, но стоит приоткрыть окно, как жара быстро превращается в холод. Происходит это по тому, что стены из легких бетонов плохо поглощают и отдают тепло.

Пол цокольного или первого этажа контактирующего с грунтом, необходимо утеплять ЭППС толщиной 100-150 мм.

Для утепления межэтажных перекрытий, вспененного полиэтилена толщиной 10 мм достаточно.

Водяной теплый пол: основательный обогрев в лучших традициях

“По полочкам” разбираем систему теплого водяного пола. Обсуждаем комплектующие, учимся монтировать конструкцию самостоятельно.

Ирэн Гайдукова

Теплый пол — отличный способ сделать времяпрепровождение в комнатах намного приятнее. Существует несколько видов покрытий. В этой статье “со всех сторон” обсудим водяной теплый пол: поговорим о минусах и преимуществах, технике монтажа.

Что такое теплый водяной пол: внешний вид, принцип работы, конструкция

Водяной пол — трубопровод, по которому циркулирует подогретая жидкость. Система функционирует по принципу привычных радиаторов отопления. Теплоноситель (нагретая в котле вода) течет по трубам, “замурованным” в стяжку. Жидкость отдает тепло, затем циркулирует в обратном направлении, то есть в котел. Затем стартует новый цикл нагрева.

Эффективный обогрев комнаты системой происходит за счет сложной конструкции. Состав “пирога” теплого пола:

  • Черновое основание.
  • Два слоя бетонной стяжки.
  • Теплоизолятор.
  • Трубопровод.
  • Напольное покрытие.

Важно! Если черновой пол ровный, можно отказаться от дополнительного слоя бетонной стяжки, который обычно укладывают перед монтажом нагревательной конструкции.

На фото — жидкостный теплый пол. Система выглядит сложной в монтаже и громоздкой. Однако при правильной укладке и эксплуатации конструкция покажет впечатляющий результат.

Теплый водяной пол в просторной комнате

Минусы и преимущества теплого водяного пола

У всех видов теплых полов есть минусы и плюсы, которые нужно учитывать при выборе нагревательных систем. Начнем с преимуществ водяных конструкций:

  • Теплые полы жидкостного типа эффективно обогревают помещения высотой до 1.7 м. Они заменят батареи и помогут создать в комнате комфортный микроклимат.
  • Такой пол выгоднее, чем электрический. Функционирование второго потребует значительно больше электроэнергии, а результат будет аналогичным.
  • Водяная система не сушит воздух. И в отличие от инфракрасного теплого пола не провоцирует активную циркуляцию пыли.
  • Водяной пол достаточно прост в эксплуатации. Главное — грамотно сделать монтаж конструкции.
  • Конструкция быстро нагревает комнату. А после выключения пола комната медленно остывает благодаря повышенной теплоемкости системы.
Читать статью  Подбираем ламинат для укладки на теплый пол: какие виды планок можно использовать?

Перечислим и минусы:

  • При нарушении технологии монтажа есть риск возникновения протечек. И самое неприятное — чтобы выявить проблему, придется вскрывать бетонную стяжку.
  • Если хотите сделать водяной теплый пол в квартире в многоэтажном доме, придется согласовывать работы. Дело в том, что в таких зданиях система зависит от центрального водоснабжения. В итоге повышается гидравлическое сопротивление. Поскольку водопровод не рассчитан на горизонтальные конструкции, центральная система может выйти из строя. А это приведет к перебоям с отоплением у соседей.
  • Жидкостные теплые системы долго и сложно монтировать. Спешка в этом деле неуместна, потому что придется в прямом смысле вымерять каждый миллиметр пространства и предельно аккуратно укладывать трубы.

Подводим итоги. Водяной подогрев пола в квартире организовать сложнее, чем в частном доме. Работы придется согласовывать, однако их не всегда одобряют. Зато если все же удастся создать жидкостный подогрев, можно наслаждаться теплом в холодный сезон даже в отсутствие основного отопления.

Система водяного теплого пола

Пришло время разобраться, почему система жидкостного теплого пола считается такой сложной. Рассмотрим составляющие конструкции — особенности, внешний вид, нюансы работы.

Насос

Насос служит для поддержания стабильной температуры в водопроводной системе. Он отвечает за принудительную циркуляцию жидкого теплоносителя. Поэтому водяной теплый пол без насоса не будет выполнять полный объем задач.

Для водяного теплого пола подходит центробежный насос с разными режимами работы. Такое устройство способно менять скорость проталкивания жидкости в трубы. За счет этого варьируется температура теплоносителя.

Важный параметр центробежного насоса — производительность. Оптимальный показатель легко установить по формуле: Q = 0,86 * мощность контура / (t подачи – t обратной подачи жидкости). Параметры конкретных насосов и рекомендации по их эксплуатации всегда указывает производитель.

Еще один ключевой параметр при выборе насоса — мощность или напор. Этот показатель можно рассчитать по формуле: Н = (гидравлическое сопротивление 1 погонного метра трубы * максимальная длина контура трубопровода + сумма коэффициентов) / 1000.

Коэффициенты запаса мощности, необходимые для получения результата:

  • Вентиль, арматура — 1,7.
  • Котел — 1,3.
  • Фитинг — 1,2.
  • Смесительный узел — 1,2.

Важно! Для жилых комнат подходят насосы с малой мощностью. Они дают достаточный напор жидкости в трубопроводе и при этом почти не шумят.

И третий важный фактор при выборе — материал. Корпус центробежных насосов чаще всего изготавливают из нержавеющей стали и чугуна. Изделия первого типа не подвержены окислению, поэтому рекомендованы к подключению в систему теплого водяного пола. Насосы из чугуна немного уступают по показателям. К тому же они намного массивнее.

Водяной тёплый пол: конструкция и особенности установки

Специалисты подтвердили, что наиболее комфортно человек чувствует себя, когда температура воздуха внизу достигает значений 22-22 °С, а на уровне головы 18-20 °С. Такое распределение лучше всего обеспечивает именно напольное отопление. Грамотно спроектированная конструкция позволяет сэкономить до 20% энергоресурсов. Равномерный нагрев периметра всего перекрытия исключает образование концентрированных потоков, препятствует возникновению сквозняков. Поскольку радиаторы и стояки из комнаты убираются, у архитектора и дизайнера появляются возможности для новых планировочных решений. Немаловажно также и то, что существенно облегчается уборка помещений. Впрочем, у водяного теплого пола есть и свои минусы. Рассказываем обо всем по порядку.

Все об установке и эксплуатации водяного пола

Особенности водяного теплого пола

Существует несколько способов подогрева со стороны перекрытия. Сложно сказать, имеет ли гидравлическая схема преимущества перед инфракрасными тонкими излучателями, спрятанными под ламинат, если использовать ее в городской квартире. К явным недостаткам при таком сравнении можно отнести небольшую эффективность. Трубы, скрытые под стяжкой, служат лишь вспомогательным средством. В регионах с мягким климатом их вполне достаточно для создания комфортных условий, но в холодную зиму, чтобы прогреть воздух, необходим стандартный радиатор.

Еще одна особенность — необходимость в установке котла, нагревающего жидкость, которая течет в каналах над перекрытием. Его монтаж возможен не только в частных домах, но для квартир существует электрический аналог трубопровода, отнимающий меньше пространства и не требующий установки громоздкого оборудования. Один из факторов — возможность протечки контура и затопления соседей. Снизить риск поможет гидроизоляция перекрытия.

В многоквартирных домах водяные теплые полы категорически запрещается запитывать от системы центрального отопления. В этом случае в схему включается теплообменник, передающий температуру при контакте с коммуникациями в квартире. К ним относятся не только радиатор и стояк, но еще и ГВС. Следует заметить, что эта схема не отличается высокой эффективностью, если сравнивать ее с инфракрасной пленкой или электрическим контуром, скрытым под ламинатом.

В коттеджах такой способ отопления обычно является основным и закладывается на стадии проектирования. Он определяет и другие параметры, такие, например, как высота потолков, толщина перекрытий или тип используемого котла.

Как выбрать лучший теплый пол под плитку: инструкция и советы

Принципы работы

Обогрев происходит благодаря теплоносителю — воде или другой жидкости. Он движется в трубопроводе, закрывающем всю площадь перекрытия либо его часть. Для необходимого нагрева чаще всего применяется конденсационное газовое оборудование. К нему подсоединен распределительный коллектор, от которого идет разветвленная сеть по всей площади помещения, либо по той ее части, где это необходимо. Движение носит замкнутый характер и обеспечивается обычно циркуляционным насосом. Пройдя весь путь, остывший носитель возвращается обратно в котел, и процесс начинается сначала. Регулировку удобнее производить с помощью автоматический термостатов, получающих команды от датчиков.Для аварийного слива предусматривают дополнительное устройство, например, малый компрессор или баллон для продувки сжатым воздухом.

Важное отличие от радиаторной схемы заключается в том, что за счёт увеличения излучающей поверхности исчезает необходимость в ее сильном нагрев. Чтобы радиатор смог передать свою энергию в дальний угол комнаты или кухни, он должен быть горячим. Здесь же этого не требуется, поскольку энергию излучения передает каждый квадратный метр.

Преимущества водяного теплого пола

  • некомфортное распределение температуры воздуха по объёму помещения;
  • риск случайно обжечься о батарею;
  • слишком сильные конвекционные потоки воздуха, возникающие возле батареи;
  • делать уборку под подоконником становится гораздо проще.

Отсутствие сильных перепадов хорошо и тем, что уменьшаются термические деформации отделки. Выпадает меньше конденсата, вызывающего коррозию и образование плесени в следствии повышенной сырости. Грамотно спроектированная и сконструированная система водяного отопления «тёплый пол» может прослужить 40-50 лет. Такой способ является оптимальным как по своим техническим параметрам, так и по воздействию на здоровье человека.

Проектирование

Для того чтобы правильно подобрать компоненты и технические параметры, понадобится теплотехнический расчёт.

Что включает теплотехнический расчет:

  • требуемое количество передаваемой энергии;
  • уровень теплопотерь в здании (наличие теплоизоляции, остекления балконов и т. д.);
  • температуру жидкости на входе и выходе;
  • тип и материал изделий;
  • толщину бетонной стяжки;
  • тип материала покрытия.

Исходя из этих данных, специалист вычислит пропускную способность и требуемый шаг укладки. Также мастер построит схему раскладки проводников. Это может оказаться непростой задачей, если учесть требования к проводке.

Требования к проводке:

  • не рекомендуется устраивать контуры слишком большой длины. Желательно, чтобы она не превышала 100 м, так как это стандартная длина для рулона полимерных труб диаметром 16 или 20 мм;
  • все сборные элементы должны иметь примерно одинаковую длину (плюс-минус 10%);
  • они должны проходить так, чтобы все участки пола прогревались равномерно;
  • необходимо использовать наименьшее возможное количество фитингов и соединений.
Читать статью  Какой выбрать тип теплого пола под ламинат на деревянный пол и произвести монтаж

Шаг прокладки может меняться в зависимости от тепловой нагрузки. В зоне активных теплопотерь (внешние стены, окна) он делается меньше (10-15 см), а в центре комнаты — больше (20-30 см).

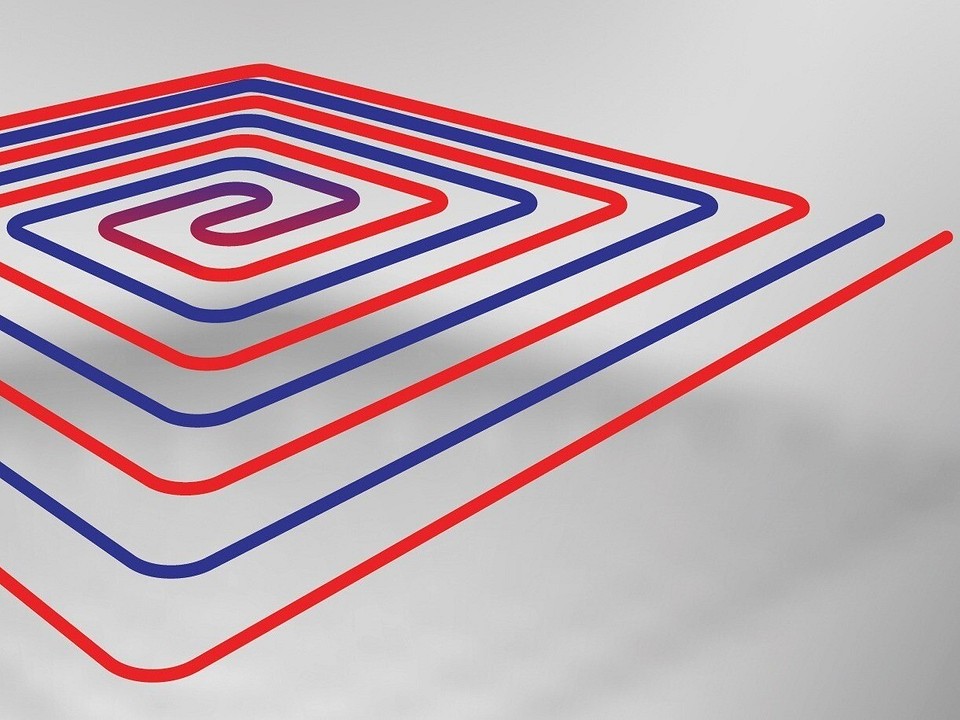

Схема укладки

При проектировании схемы раскладки обращайте внимание на повороты, в которых радиус изгиба не должен быть меньше минимально допустимого. Этот параметр зависит от материала, из которого изготовлен сборный элемент. Выделяют две схемы: « змейкой » и « спиралью » .

«Змейка» проще. К ней чаще прибегают непрофессиональные строители-проектировщики. Такая схема работает эффективно лишь в небольших помещениях с площадью до 10 м 2 . При увеличении размеров помещения становится заметнее разница нагрева в его разных частях. В этом случае подходит «спираль».

Примерный расчёт водяного теплого пола можно сделать своими руками, используя онлайн-калькуляторы, которые есть на сайтах крупных строительных компаний. Он поможет вам определить номенклатуру и стоимость основных компонентов. Раскладку контуров должен рассчитывать специалист.

Температура поверхности не должна превосходить определенные значения (стандарт ISO7730):

  • в жилых комнатах +26 °С;
  • в ванной +30 °С;
  • у бассейна и в подвалах +32 °С.

Чтобы голая стопа не ощущала перепада вокруг греющего контура, его шаг не должен быть более 0,35 м.

Обычно жидкость нагревается до +35 °С. Максимальное значение составляет +55 °С. Для этого приходится смешивать горячую воду, подводимую от котла, с выходящей из проводника, уже слегка остывшей. Эта операция управляется автоматически с помощью клапанов-термостатов. Именно их работа предопределяет успех или неудачу в создании желаемого климата в помещении.

Очень полезно заблаговременно подумать также о том, какой будет отделка. Для коврового покрытия потребуется повысить нагрев на 4-5 °С, а значит, поднять энергозатраты минимум на 15-25 %. Каждые лишние 10 мм толщины стяжки увеличивают потребные энергозатраты на 5-8%.

Сделайте и сохраните копию схемы с указанием всех размеров или хотя бы значения шага и положения начального витка. Это позволит не повредить каналы при перепланировках в будущем. Возьмите у проектировщика данные о расходе теплоносителя, это потом потребуется при настройках системы.

Монтаж проводите не менее, чем при 15 °С. Не следует проводить работы в холодное время в открытом помещении.

Элементы системы

Трубы

Изделия должны обладать легкостью, стойкостью к коррозии и высокой температуре. В качестве материала используется пластик и металл:

  • Сшитый полиэтилен (PEX) — хорошо переносит контакт с горячей водой и может работать при 80 °С. Как и все изделия из пластика, он не подвержен коррозии. Минимальный радиус изгиба составляет примерно десять диаметров. Улучшенными свойствами обладают PEX-трубы с защитой от проникновения кислорода. Наилучшую защиту обеспечивают пятислойные стенки. Они надёжнее трёхслойных без дополнительной внешней защиты, с которыми нужно обращаться особенно осторожно.
  • Гофрированная нержавеющая сталь — ее теплопроводность примерно в 200 раз лучше, чем у полиэтилена. Она отличается более высокой гибкостью. Так, например, у модели Neptun IWS при наружном диаметре 18 мм допустим радиус изгиба составляет 30 мм. Коэффициент линейного расширения при нагреве до 50 °С в 20 раз меньше, чем у PEX. Такие трубы для водяного теплого пола стоят дороже, при этом они белее функциональны и удобны в монтаже.
  • Термостойкий полиэтилен PERT — близок по характеристикам к PEX, но обладает меньшей термической устойчивостью. Различие становится заметным только при нагревании до 70 °С, поэтому для большинства систем этот материал подходит. Стенки должны обязательно иметь кислородозащитный слой.
  • Медь — теплопроводность этого металла в раз выше, чем у стали. Он имеет отличные показатели по гибкости и долговечности. Но из-за дороговизны применяются довольно редко.
  • Металлопластик — представляет собой трёхслойную конструкцию с внутренней прослойкой из алюминиевой фольги. Внешняя и внутренняя поверхность может быть выполнена из полиэтилена PEX или PERT. Полностью непроницаема для кислорода, устойчива к температурному и химическому воздействию. Минимальный радиус изгиба составляет примерно пять диаметров. Наибольшей гибкостью отличаются изделия, металлическая сердцевина которых выполнена без швов. Их можно многократно сгибать на участке с малым радиусом, равным трем значениям наружного диаметра.

Изделия имеют срок службы, составляющий в среднем 50 лет. Если встал вопрос — какой водяной теплый пол установить, лучше обратить внимание на производителя. Чтобы при монтаже не возникало проблем, следует покупать комплектующие одной и той же фирмы.

Циркуляционный насос

Желательно обзавестись мощным насосом. Посчитайте требуемую производительность и возьмите модель с запасом по производительности минимум 25-30 %.

Греющие контуры

По виду раскладки их разделяют на меандровый или зигзагообразный и спиральный. По условию экономичности в них допускается потеря давления до 0,2 атм, поэтому общую длину не превышает 100 м, а одним проводником обогревают лишь 15-20 м 2 площади пола. Для больших помещений используют несколько элементов. Передней стороной они подсоединяются к распределителю с регулирующей арматурой, задней — к коллектору. Обычно распределитель и коллектор представляют собой узел в виде гребенки, снабженный воздухоотводчиками.

Чтобы при изменении температуры в комнате она не менялась в других, проводят так называемое гидравлическое выравнивание. Для этого в каждом элементе рекомендуется устанавливать регулятор давления или расхода воды. Их настраивают один раз, при запуске системы. Такую работу должен выполнять квалифицированный специалист.

Монтаж

Укладка водяного теплого пола

Основание должно быть расположено строго горизонтально. Перепады высоты от 1 см могут повлечь за собой образование воздушных пробок, снижающих эффективность работы системы. При необходимости заливается бетонная стяжка. На основание укладываются слои гидроизоляции, звукоизоляции, затем теплоизоляции. Это может быть металлизированная лавсановая плёнка, пробковые или минераловатные маты, плиты из полипропилена или других полимеров. Наиболее эффективны, например, пробковые маты, дополненные слоем лучеотражающего материала, но такая теплоизоляция будет и самой дорогой.В качестве гидроизоляции может использоваться также полиэтиленовая плёнка или битумная мастика. Чем ближе помещение к грунту, тем больше требуется изоляторов. Чтобы расширяющийся при нагреве пол не давил на стены, между ними предусматривают зазор. Для этого перед установкой стыки стен с перекрытием закрывают специальной лентой толщиной до 5 мм с водонепроницаемой пленкой. Швы герметизируются мастикой, нахлесты полиэтиленовой пленки тщательно проклеиваются скотчем.

Затем на полу размещается крепёж для труб. Это может быть специальная арматурная сетка — к ней изделия крепятся хомутами. Установка также ведется на полистирольные плиты с углублениями, в которых изделие легко фиксируется. Есть и другие способы.

С полистирольными матами проще работать, их можно рекомендовать неопытным строителям. При их использовании дополнительно устраивать теплоизоляцию не нужно.

Устройство стяжки в теплом водяном полу

Бетонное бесшовное покрытие наносится сверху контура. Оно воспринимает нагрузку и распределяет ее на более мягкий нижележащий слой теплоизоляции. Поэтому она должна быть достаточно жесткой, но по возможности тонкой, чтобы не поглощать энергию в чрезмерном количестве. Обычно минимальная толщина составляет 40-50 мм. Этого достаточно, чтобы материал выдерживал нагрузку до 2 кН/м 2 (200 кгс/м 2 ). Некоторые фирмы вводят в раствор специальные пластификаторы для повышения проводимости стяжки и ее выравнивания при термическом расширении.

Источник https://geotermal54.ru/stati/vodyanoy-teplyy-pol-plyusy-minusy-zabluzhdeniya-i-mify

Источник https://dg-home.ru/blog/vodyanoy-teplyy-pol_b857197/

Источник https://www.ivd.ru/stroitelstvo-i-remont/otoplenie/vodyanoj-tyoplyj-pol-osobennosti-konstrukcii-i-nyuansy-montazha-32241

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
