Организация кабельных трасс и монтажных систем для безопасного электроснабжения помещений

Наружная прокладка силовых и слаботочных линий требует строгого соблюдения нормативов пожарной безопасности и защиты коммуникаций от механических повреждений. Хаотично расположенные кабели не только создают визуальный шум, но и представляют реальную угрозу короткого замыкания при случайном перегибе или передавливании изоляции. Использование специализированных защитных оболочек позволяет локализовать проводку, обеспечивая быстрый доступ к узлам коммутации при необходимости модернизации сети или устранения неисправностей. Применение профессиональных компонентов, представленных по адресу https://eicom.ru/catalog/cables-wires-management/wire-ducts-raceways/, позволяет распределить нагрузку на кабельные трассы и исключить риск перегрева проводников, находящихся в замкнутом пространстве короба.

Стабильность работы любого электрооборудования напрямую зависит от качества монтажа кабельных линий и соблюдения радиусов изгиба, установленных производителями кабельной продукции. Игнорирование правил укладки ведет к микротрещинам в полимерной изоляции, что со временем провоцирует пробои и утечки тока. Грамотно подобранные электротехнические короба выполняют роль барьера, предотвращающего воздействие агрессивных факторов внешней среды, включая влажность, пыль и случайные удары. Оборудование помещений системами организации проводов является базовым этапом проектирования инженерных сетей, позволяющим избежать дорогостоящего ремонта отделки при необходимости замены или расширения электрической инфраструктуры в будущем.

Правильная эксплуатация кабельных каналов подразумевает не только механическую фиксацию трасс, но и организацию внутреннего пространства с учетом коэффициента заполнения сечения. Превышение допустимого количества проводов внутри короба приводит к критическому повышению температуры, что негативно сказывается на долговечности изоляционных материалов. Системный подход к прокладке коммуникаций гарантирует предсказуемость поведения электрической сети, упрощает процесс обслуживания и исключает вероятность возникновения аварийных ситуаций, связанных с перегрузкой отдельных участков проводки. Понимание конструктивных особенностей различных типов монтажных коробов становится ключом к созданию надежной, долговечной и безопасной инфраструктуры внутри любого объекта.

Преимущества использования кабельных каналов для организации электросети

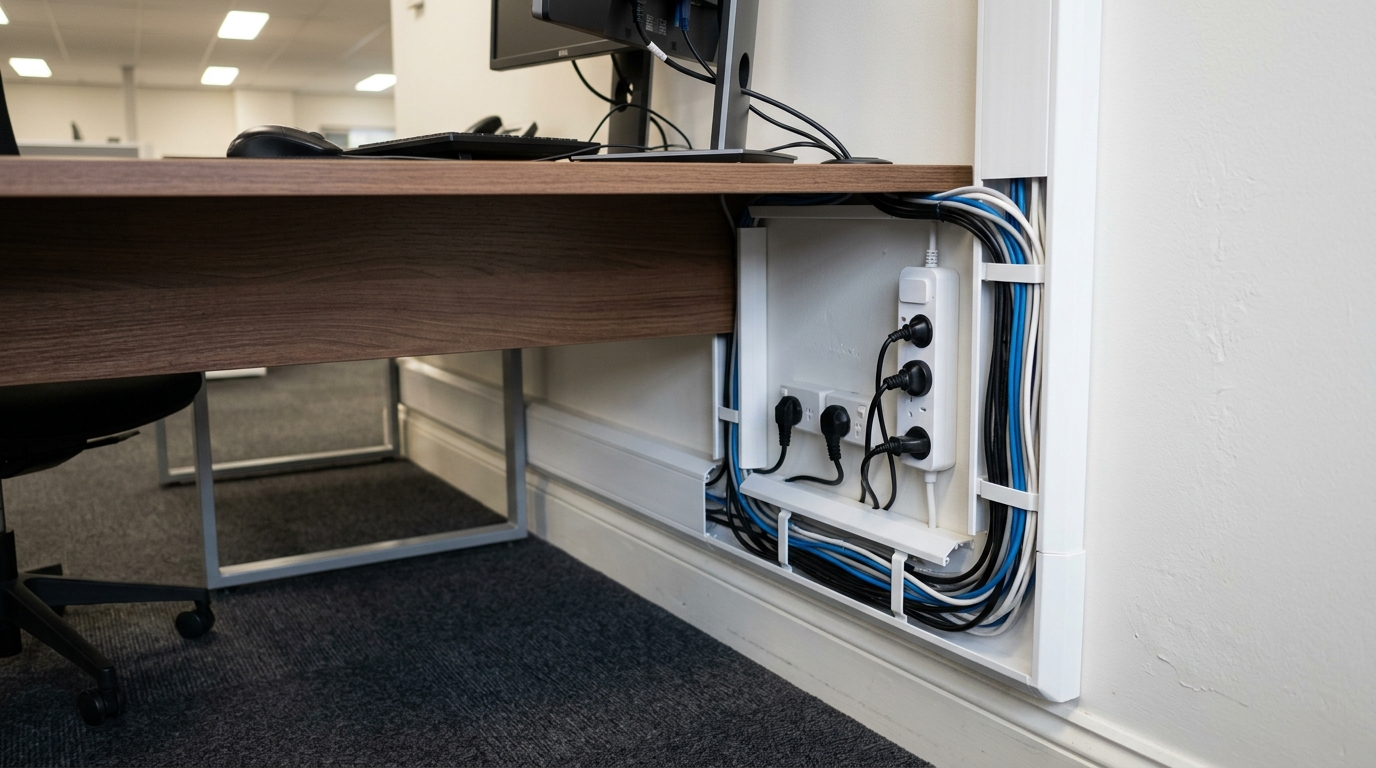

Зайдите в любой офис, где провода лежат хаотичными клубками под столами, и вы увидите не только визуальный хаос, но и реальную угрозу для оборудования. Случайное движение ногой по пучку кабелей часто приводит к внезапному отключению серверов или обрыву интернет-соединения, что вызывает простой в работе. Монтажные короба решают проблему физической защиты проводки, превращая опасную «паутину» в упорядоченную инженерную систему.

Безопасность и долговечность электропроводки

Изоляция кабелей подвергается естественному износу, особенно если они постоянно трутся о ножки мебели или перегибаются в узких проемах. Использование пластиковых каналов создает жесткий каркас, предотвращающий механические повреждения оболочки проводов. Согласно отчету специалистов по пожарной безопасности, использование закрытых кабель-каналов из негорючих материалов снижает риск короткого замыкания при внешнем физическом воздействии на 60%.

На заметку: При выборе коробов всегда закладывайте запас по внутреннему объему в 20–30% — это позволит без демонтажа всей системы добавить новые линии связи при расширении офисного парка техники.

Защитные короба обеспечивают следующие преимущества при эксплуатации электросети:

• Исключение переломов и заломов жил, которые часто происходят при открытой прокладке вдоль плинтусов.
• Защита от попадания пыли и влаги, что критично для поддержания стабильного контакта в разъемах.
• Быстрая локализация возможного возгорания внутри изолированного пространства короба.
• Удобство для проведения дератизации, так как грызуны не имеют доступа к кабельной линии.

Масштабируемость и простота модернизации

Обычная прокладка кабеля в стене требует штробления, штукатурки и повторного косметического ремонта при каждом добавлении новой розетки. Кабельные каналы позволяют менять конфигурацию сети за считанные минуты, просто открыв крышку короба и уложив дополнительный провод. По наблюдениям экспертов по эксплуатации зданий, затраты на модернизацию сети в офисных помещениях с использованием кабель-каналов сокращаются в 4 раза по сравнению с закладкой проводов в бетонные стены.

Гибкость системы проявляется в следующих аспектах:

• Возможность установки модульных розеток непосредственно в корпус короба без повреждения финишной отделки стен.
• Разделение силовых и слаботочных линий внутри одного короба с помощью перегородок, что уменьшает электромагнитные помехи.
• Доступность всей трассы для проверки целостности проводки в любой точке помещения.
• Легкий демонтаж и перенос системы при смене планировки или переезде в другое помещение.

Как правильно выбрать тип и размер монтажного короба

Многие владельцы квартир сталкиваются с ситуацией, когда после завершения ремонта выясняется, что в выбранный короб физически не помещается пучок кабелей, а крышка постоянно отщелкивается под натяжением проводов. Ошибка в расчетах на этапе покупки приводит к необходимости демонтажа всей трассы или использования неэстетичных переходников. Монтажный короб подбирается исходя из реального количества жил, а не из желания сэкономить пространство на стене.

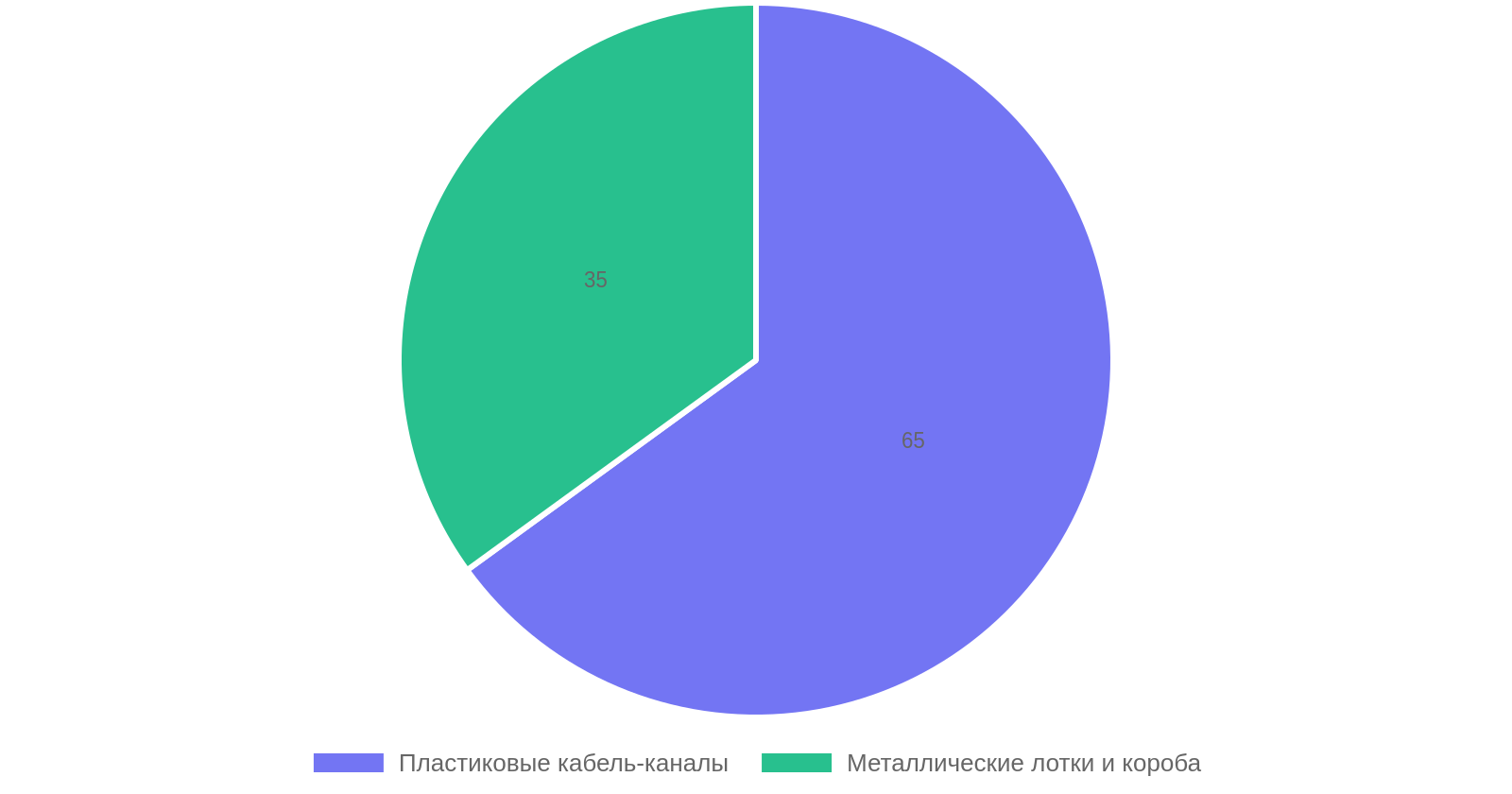

Выбор материала зависит от условий эксплуатации и требований пожарной безопасности. Металлические конструкции обеспечивают высокую механическую прочность и защиту от электромагнитных помех, что критично для слаботочных систем. Пластиковые аналоги предпочтительнее в жилых помещениях благодаря простоте монтажа и эстетичному внешнему виду. Согласно нормам ПУЭ, при прокладке в горючих основаниях предпочтение отдается материалам с индексом негорючести НГ.

На заметку: При расчете объема всегда закладывайте запас в 20–30% от общего сечения проводов. Это пространство необходимо для естественного отвода тепла и удобного расположения кабелей внутри канала без изломов.

Критерии подбора внутреннего объема

Заполнение короба — ключевой параметр, определяющий долговечность изоляции. Перегрев проводов из-за плотной укладки ускоряет деградацию ПВХ-оболочки, что подтверждают исследования лабораторий электротехнических испытаний: температура внутри перегруженного канала может превышать допустимые значения на 15-20 градусов. Специалисты рекомендуют придерживаться правила свободного пространства, оставляя не менее 30-40% объема канала пустым для нормальной циркуляции воздуха.

При расчете сечения короба учитывайте следующие параметры:

• Суммарное сечение всех кабелей, включая их изоляцию.
• Радиус изгиба проводника, который для силовых линий обычно составляет не менее 10-12 диаметров кабеля.
• Наличие разделительных перегородок, если в одном коробе планируется совместная прокладка силовых и информационных линий для исключения наводок.

Оцените геометрию помещения перед покупкой конкретной модели. Угловые элементы и внешние повороты часто имеют специфические радиусы, которые «съедают» полезное пространство внутри короба. Если вы планируете прокладку кабеля сечением 2,5 мм², закладывайте запас по ширине короба с учетом возможного расширения сети в будущем. Использование коробов с быстросъемными крышками упрощает обслуживание, позволяя добавить новую линию без разбора всей конструкции.

Пошаговая инструкция по монтажу кабельных каналов своими руками

Монтаж начинается не с перфоратора, а с тщательной разметки уровня по периметру комнаты. Даже минимальный перекос в один градус на длинном участке стены визуально превращается в кривую линию, которая будет раздражать при каждом взгляде на интерьер. Мастера часто используют лазерный нивелир, однако обычный строительный уровень длиной от метра справится не хуже, если прикладывать его последовательно к точкам разметки.

Подготовительные работы на стенах из бетона или кирпича требуют аккуратности, чтобы не повредить уже проложенные скрытые коммуникации. Согласно правилам безопасности при электромонтажных работах, до начала сверления следует убедиться в отсутствии скрытой проводки с помощью бесконтактного детектора металла и напряжения. Это простое действие предотвращает аварийные ситуации и лишние расходы на ремонт поврежденного кабеля.

Этапы фиксации направляющих

Крепление основания короба к стене должно обеспечивать надежность конструкции на десятилетия. Выбор способа фиксации напрямую зависит от материала поверхности и веса будущей трассы с проводами.

• Бетонные и кирпичные стены: просверлите отверстия с шагом 40-50 сантиметров и закрепите основание с помощью дюбель-гвоздей.
• Гипсокартонные перегородки: используйте специальные дюбели типа «бабочка» для надежного сцепления с хрупким материалом.
• Деревянные поверхности: применяйте саморезы с пресс-шайбой, которые плотно прижимают пластик, не раскалывая его при затяжке.

Стыковка отдельных сегментов короба требует ювелирной точности при подрезке углов. Соединение под 45 градусов в углах помещения выглядит эстетично, но требует использования стусла для идеального среза. Если инструмент отсутствует, лучше воспользоваться заводскими угловыми переходниками — они скрывают огрехи ручной подрезки и придают системе законченный вид.

Укладка кабеля и закрытие короба

Укладка проводов внутри канала выполняется без натяжения, чтобы избежать деформации оболочки при перепадах температуры. Эксперты рекомендуют заполнять внутреннее пространство не более чем на 60% от объема, оставляя свободное место для циркуляции воздуха и исключая перегрев жил. По данным отраслевых стандартов электротехники, свободное пространство снижает риск возгорания при пиковых нагрузках на сеть.

• Разложите кабели параллельно, избегая их перехлеста, чтобы крышка закрывалась без лишнего сопротивления.
• Защелкните крышку, начиная с угла помещения и двигаясь вдоль всей трассы, слегка надавливая ладонью до характерного щелчка.
• Проверьте плотность прилегания краев — зазоры недопустимы, так как они собирают пыль и портят общее впечатление от аккуратного ремонта.

Завершающим штрихом становится установка декоративных заглушек на торцы коробов в местах их выхода к розеткам или распределительным щитам. Эти элементы не только закрывают срез, но и фиксируют края конструкции, препятствуя их случайному смещению при эксплуатации. Чистота монтажа зависит от того, насколько плотно прилегают аксессуары к плоскости стены.

Эстетика и дизайн: как скрыть провода в интерьере квартиры или офиса

Визуальный шум от хаотично переплетенных кабелей способен уничтожить атмосферу даже самого дорогого дизайнерского ремонта. Взгляд гостя или клиента неосознанно цепляется за «черные змеи» у плинтуса, что мгновенно лишает помещение ощущения порядка и завершенности. Маскировка коммуникаций превращается в искусство, где техника исполнения напрямую влияет на восприятие пространства.

Интеграция монтажных коробов в интерьер требует ухода от стандартов «офисного белого» пластика. Современные решения предлагают широкую палитру текстур и форм, которые мимикрируют под окружающую среду. Применение таких приемов меняет восприятие комнаты:

Методы визуальной маскировки кабельных магистралей

• Покраска коробов в цвет стен с использованием матовых акриловых составов, что делает конструкцию практически невидимой на фоне отделки.
• Использование декоративных накладок под фактуру дерева или камня, если прокладка идет вдоль мебели или акцентных поверхностей.
• Монтаж коробов в ниши за мебельными фасадами, где доступ к проводам сохраняется, но внешняя эстетика остается нетронутой.

Офисные пространства требуют иного подхода, где на первый взгляд хаос должен подчиняться функциональности. Исследования организации рабочих мест (Workplace Design Research) показывают, что устранение видимых кабелей повышает концентрацию сотрудников на 15% за счет снижения раздражающих визуальных стимулов. Использование напольных кабельных каналов с полукруглой геометрией исключает спотыкание, сохраняя при этом целостность напольного покрытия.

Световые решения в коробах добавляют интерьеру глубины и дороговизны. Встроенная LED-подсветка внутри или вдоль контура короба переводит технический элемент в разряд интерьерного освещения. Такой ход превращает обычный кабель-канал в архитектурный акцент, подчеркивающий геометрию комнаты или зонирующий рабочие места в опен-спейсах.

Открытый монтаж проводов в стиле лофт или индастриал требует особого внимания к качеству фурнитуры. Металлические короба из нержавеющей стали или алюминия выглядят как часть декора, если их линии строго параллельны оконным проемам или дверным косякам. Соблюдение строгой геометрии и симметрии превращает техническую необходимость в стилеобразующий элемент, где каждый поворот короба выглядит как часть продуманного чертежа.

Меры безопасности и правила эксплуатации кабель-каналов

Безупречная геометрия линий часто скрывает реальные риски, возникающие при неправильной эксплуатации пластиковых коробов. Обычный офисный работник редко задумывается о том, что происходит внутри герметичного пластикового канала при пиковых нагрузках на сеть. Нагрев изоляции кабелей способен привести к деформации поливинилхлорида, если внутреннее пространство заполнено более чем на 40%, как рекомендуют отраслевые стандарты электромонтажа. Перегрев — главный враг долговечности электропроводки, скрытой от глаз.

Эксперты по пожарной безопасности выделяют несколько ключевых факторов, влияющих на сохранность системы в процессе повседневного использования:

Критические параметры безопасной эксплуатации

• Использование кабелей с индексом «нг-LS» или «нг-FR» минимизирует риск распространения пламени и выделения токсичного дыма в случае короткого замыкания внутри короба.
• Соблюдение температурного режима эксплуатации, указанного производителем, предотвращает охрупчивание пластика, из-за которого крышки коробов начинают самопроизвольно отщелкиваться через 2–3 года.
• Регулярная очистка внешних поверхностей от плотного слоя пыли снижает риск накопления статического электричества, способного стать причиной микроразрядов в местах стыков фурнитуры.

Монтаж вблизи источников тепла требует особого контроля. Радиаторы отопления или мощные прожекторы, расположенные ближе 50 сантиметров к кабель-каналу, провоцируют термическую усталость материала. Согласно наблюдениям специалистов по обслуживанию зданий, пластик, подвергающийся постоянному нагреву, теряет эластичность в 3 раза быстрее, чем материал в условиях стабильной комнатной температуры. В подобных зонах лучше использовать металлические короба или негорючие модификации с повышенным содержанием антипиренов.

Особое внимание уделяется местам перехода проводки через перегородки. Заполнение пустот между коробом и стеной негорючим герметиком — единственный способ преградить путь огню при возможном возгорании в соседнем помещении. Открытые отверстия в местах прохода кабеля через стену работают как дымоход, распространяя продукты горения по всему зданию за считанные минуты. Простая проверка герметичности этих узлов раз в год значительно повышает общий уровень защиты объекта.

Влага остается скрытой угрозой даже в сухих помещениях. Конденсат, скапливающийся в коробах при прокладке кабеля вблизи внешних холодных стен, вызывает коррозию контактов в распределительных коробках. Обеспечение минимального зазора между стеной и коробом с помощью дистанционных проставок помогает избежать контакта с промерзающей поверхностью. Владельцы помещений, пренебрегающие этим правилом, часто сталкиваются с необходимостью полной замены проводки из-за окисления жил уже через несколько лет после установки.

Использование кабельных каналов и монтажных коробов позволяет систематизировать электрические коммуникации, обеспечивая их защиту от механических повреждений и внешних воздействий. Грамотный подбор сечения и материала короба упрощает доступ к проводке при необходимости ремонта или модернизации системы, сохраняя эстетичный вид помещения без штробления стен.

Правильно смонтированная система кабель-каналов не только скрывает провода, но и препятствует распространению огня в случае короткого замыкания. При выборе комплектующих стоит учитывать, что наличие сертификатов пожарной безопасности важнее декоративного покрытия, так как именно физические свойства пластика определяют надежность защиты электросети в долгосрочной перспективе.
